Спектрограф UAGS

Для реализации метода получения спектров протяженных астрономических объектов в диапазоне длин волн 360-1000 нм и средним спектральным разрешением используется Универсальный астрономический дифракционный спектрограф с длинной щелью (UAGS) телескопа Zeiss-1000. Спектрограф является модернизированным сотрудниками обсерватории вариантом стандартного UAGS, выпускавшегося фирмой Carl Zeiss (Jena) для фотографической спектроскопии небесных объектов.

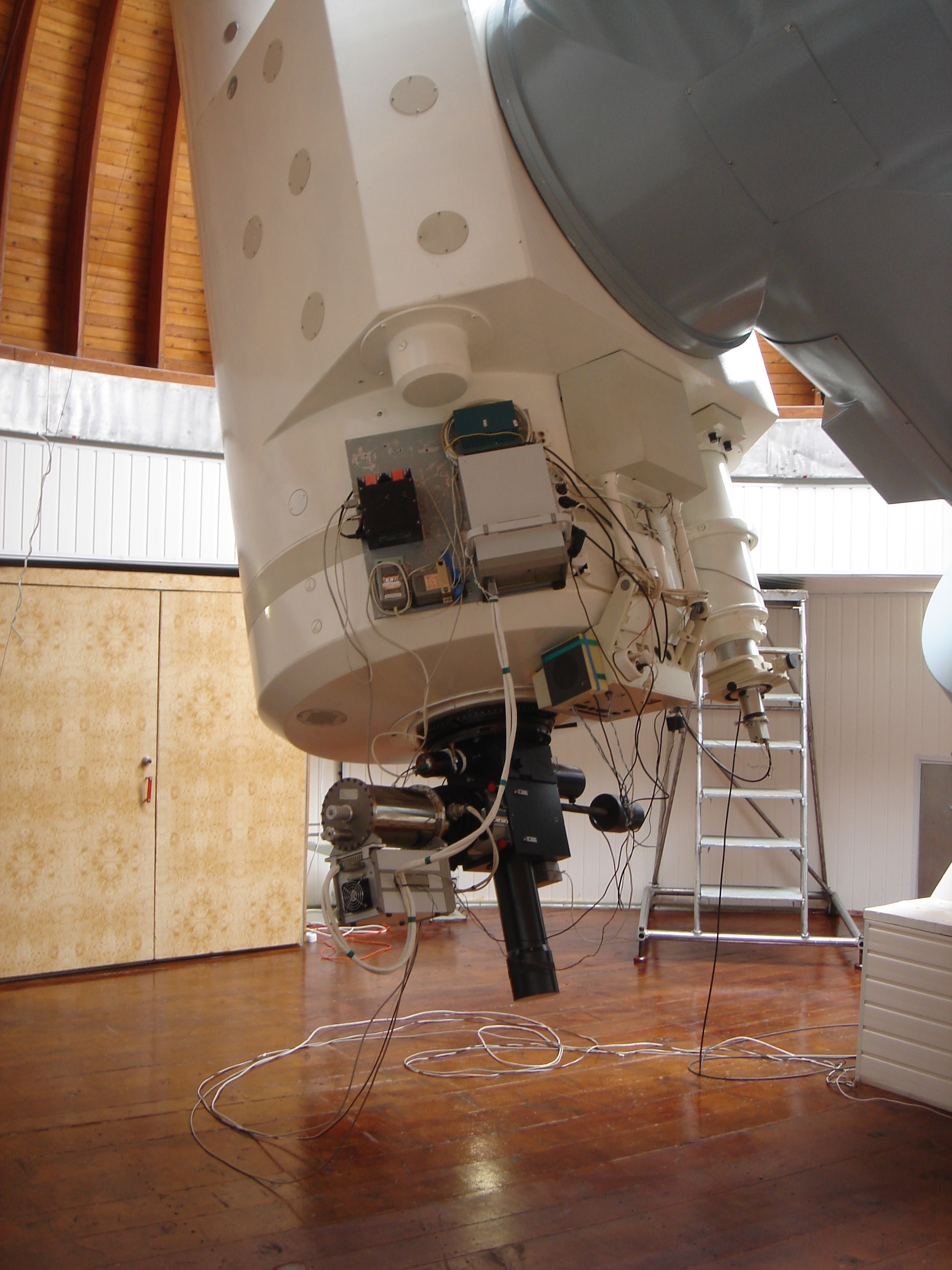

Вид установленного на телескоп спектрографа UAGS.

Спектрограф устанавливается в фокусе Кассегрена телескопа. Внешний вид установленного на телескоп спектрографа представлен на фото.

Для получения спектров используются дифракционные решетки R325, R400, R1302, параметры которых приведены в таблице 1.

Регистрация спектра осуществляется с помощью ПЗС-приемника (EEV 42-40, 2048×2048, 13.5×13.5 мкм), установленного на Шмидт-Кассегрен камеру (F = 150 mm). Спектры получаются без бинирования в режиме (high, norm), что соответствует дискретизации отсчетов 0.52e/ADU, шуму считывания около 2e и масштабу вдоль щели 1.35″/px.

Для калибровки спектра в длинах волн используется источник линейчатого спектра He+Ne+Ar.

Выставление объекта в щели спектрографа и гидирование (по офсетной звезде) осуществляется по изображению окружающего объект поля размером 5×4 угловых минут.

Таблица 1.

Название	штрих/мм	Спектральный диапазон	Дисперсия	Спектральное разрешение
		[A]	[A/px]	[A]
R325	325	3700-7500	2.5	7.5
R400	400	3600-8000	2.1	6.3
R1302 (fi = 43d10′)	1302	3880-6300	0.5	1.5
R1302 (fi = 53d)	1302	5750-7050	0.7	2.1

Эффективность спектрографа с решеткой R325 приведена на рисунке 1 (s = 4″, seeing = 2.5″, ясно!).

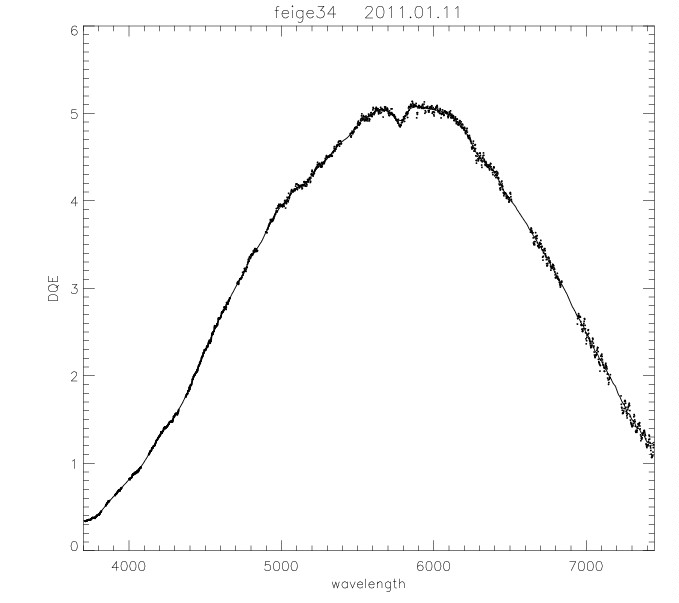

Рис. 1. Эффективность спектрографа с решеткой R325.

Литература:
1. Афанасьев В.Л., Буренков А.Н., Власюк В.В., Драбек С.В., «Светосильный спектрограф первичного фокуса 6-м телескопа. Руководство пользователя». Отчет САО 234, 1995.
2. Афанасьев В.Л., Власюк В.В., Додонов С.Н., Драбек С.В., «Мультизрачковый спектрограф MPFS. Руководство пользователя». Отчет САО 235, 1995.
3. A.I. Shapovalova, L. C. Popovic, S. Collin, A.N. Burenkov, V.H. Chavushyan, N.G. Bochkarev, Benitez, D. Dultzin-Hacyan, N. Borisov, L. Carrasco, J. Leon-Tavares, A. Mercado, J.R. Valdes, V.V. Vlasuyk, and V.E. Zhdanova, “Long-term variability of the optical spectra of NGC 4151: I. Light curves and flux correlations”, 2008, A&A, 486, 99-112.

Ответственный за метод: А.Н. Буренков.
